Impianti elettrici civili
L’impianto elettrico è composto da una serie di componenti fondamentali per il funzionamento del circuito stesso e da una dotazione che varia secondo l’ampiezza della casa.
Per gli impianti elettrici nuovi la norma fissa tre livelli qualitativi.
Livello 1: standard minimo
- I punti presa devono essere distribuiti in modo uniforme lungo le pareti e non dove è più comodo all’installatore o, peggio, dove presumibilmente verranno posizionati i mobili;
- Almeno una presa dovrà essere posizionata nei pressi della porta del locale (magari opportuno e conveniente risulta la posa direttamente sotto alla scatola del dispositivo di comando della luce del locale, come peraltro solitamente già è in uso fare);
- Nel locale bagno sono richiesti almeno 2 punti presa, indipendentemente dal livello dell’impianto (solitamente una presso la specchiera e una per la lavatrice, considerando di installare anche una presa schuko per tale apparecchio utilizzatore);
- Per quanto riguarda la cucina, vengono stabiliti dei valori minimi di punti presa da porre all’altezza del piano lavoro (vedere tabella allegata);
- Ad ogni presa telefonica o presa TV deve essere associato, nelle immediate vicinanze, ma in apposita scatola dedicata, almeno un punto presa; logica conseguenza al fatto che, telefoni di tipo cordless o televisori, devono essere alimentati dalla rete elettrica; particolare attenzione deve essere posta al quantitativo di prese contenute nel punto presa: per le prese TV, infatti, vengono richieste almeno 6 prese (esempio: 2 punti presa con 3 prese ciascuno, oppure 1 punto presa in scatola a 6 posti, con altre 5 prese entra-esci, in parallelo);
- Il comando dei punti luce di ogni locale devono essere posti almeno nei pressi dell’ingresso del locale stesso, non importa se interni od esterni; ovviamente vi possono essere anche punti di comando posizionati in altri posti, purché aggiuntivi a quello menzionato.
- Nel locale d’ingresso dell’abitazione, così come nei corridoi di transito, deve essere presente almeno un punto luce e un punto presa; nei ripostigli è necessario almeno un punto luce;
- Nei giardini, terrazzi, balconi o portici, che abbiano una superficie ≥ 10 m2 , è obbligatorio installare almeno un punto luce e un punto presa, ovviamente rispettando le condizioni di posa per quanto riguarda il grado di protezione IP previsto per la tipologia del locale in questione; i punti luce ed i punti presa dovranno essere comandati da apposito comando dedicato, al quale dovrà essere associata una lampada spia di segnalazione, onde evitare di lasciare “acceso” il punto stesso.
- Per quanto riguarda cantine e box, è necessario prevedere almeno un punto luce ed un punto presa; questa disposizione non si applica se i locali sono alimentati dai servizi delle parti comuni;
- Importante e utilissima prescrizione: è necessario installare dispositivi di illuminazione di sicurezza, per garantire un livello minimo di illuminamento in caso di assenza di tensione; la norma prevede l’installazione di almeno un punto luce di emergenza per superfici fino a 100 m2 , mentre il numero varia da 2 a 3 per superfici superiori o per livelli superiori; si possono utilizzare i corpi illuminanti estraibili, ma non quelli con attacco a spina.
Livello 2: standard intemedio

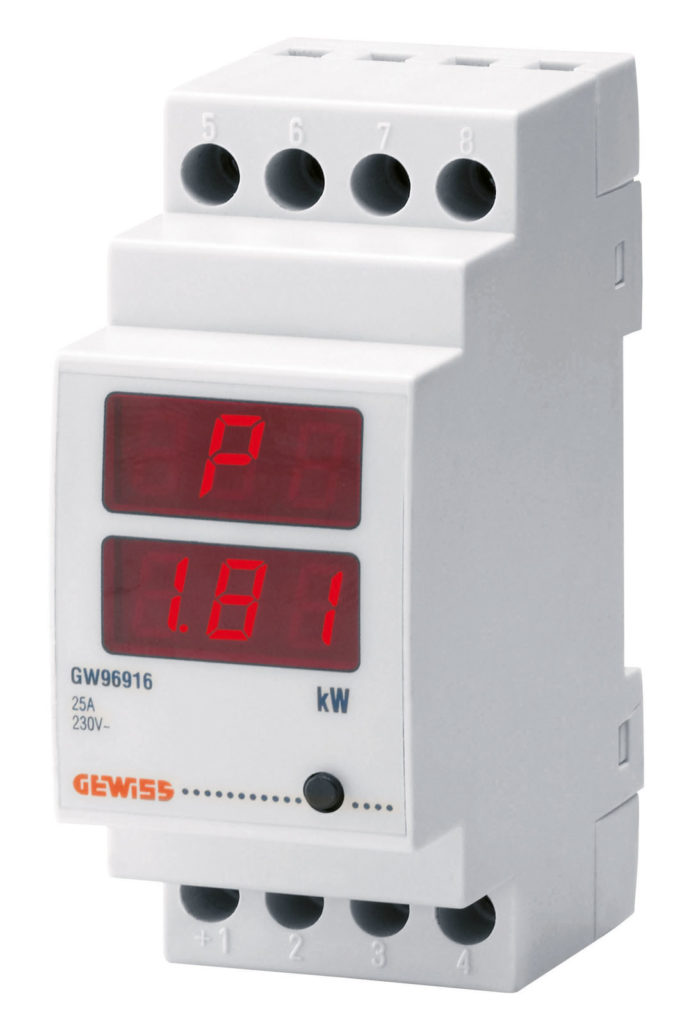

Prevede tutti gli standard del livello 1; però, per accedere a tale livello, oltre alle quantità di punti di utilizzo, che ovviamente sono superiori al livello 1), è necessario installare un sistema di controllo dei carichi (relè di massima corrente, oppure uno strumento multifunzione che tenga monitorati i parametri della potenza); a tale dispositivo devono essere associati uno o più relè di potenza,che avranno la funzione di scollegare carichi non prioritari in caso di superamento della soglia prefissata; questo sistema permette di evitare distacchi fastidiosi della linea principale, derivati da eccessiva richiesta di potenza; questo è considerato un livello intermedio, ma che garantisce già un livello qualitativo superiore ai tradizionali impianti di base.
Livello 3: standard elevato
Come per il livello 2, però è un livello che prevede dotazioni impiantistiche ampie e innovative, con l’introduzione dell’uso della domotica. E, per attestare il concetto di impianto domotico, è necessaria la realizzazione di almeno quattro delle funzioni sotto elencate:
- Impianto antintrusione
- Controllo e gestione dei carichi
- Gestione e comando delle luci (scenari luminosi)

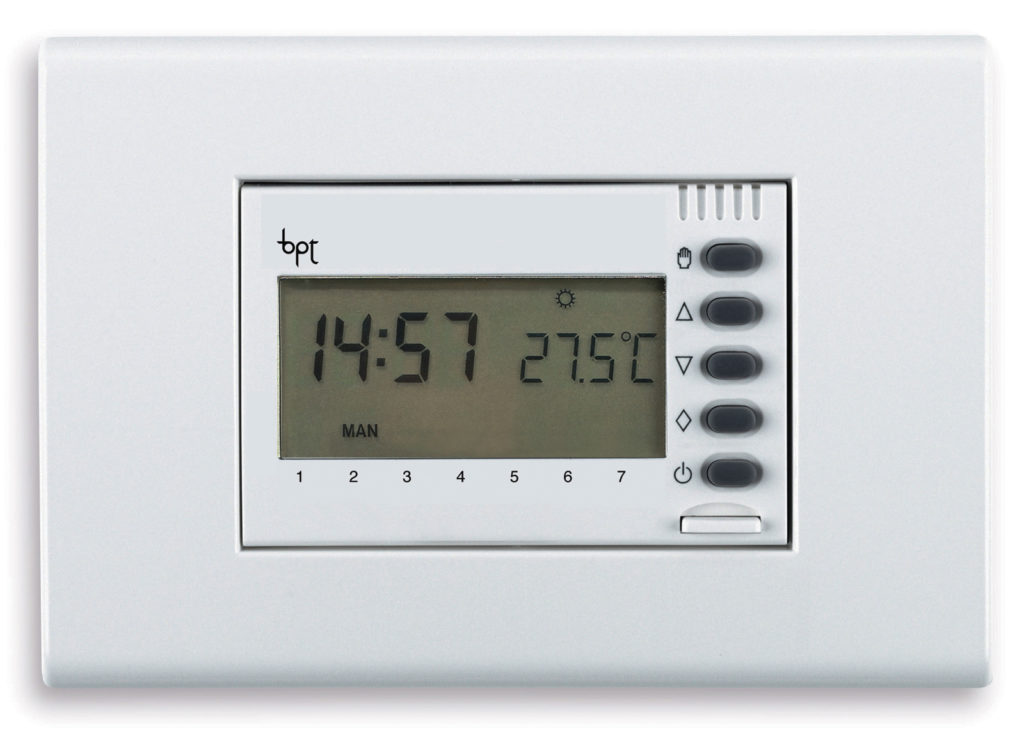

- Gestione delle temperature dei locali
- Gestione e automazione delle tapparelle
- Controllo remoto di più funzioni (via internet o via sms)
- Sistema di diffusione sonora
- Rilevazione fumi e incendio
- Sistema antiallagamento e/o rilevazione gas
L’impianto elettrico è regolato dalla norma Cei 64-8 e dalla variante V3 del 2011 alla norma stessa.
